最近由于工作需要，想快速入门学习一下ZPL语言，可逛了一圈度娘都没有找到什么好的入门指南，无奈自己提笔操刀，潦草的写一点，就当是学习笔记了。本人也还在学习当中，如有错误，欢迎指正。

先简单介绍一下ZPL语言。ZPL是Zebra Programming Language的缩写，命名简单粗暴，字面意思就是Zebra公司开发的一种标签编程语言，到现在已经更新到第二代了，据说被90%的世界500强公司所使用，总体来说还是一种比较先进的编程语言。

声明一下，本文中的例子来源于An Introduction to ZPL，部分图片来源于https://support.zebra.com/cpws/docs/zpl/13979l-010_ra.pdf

下面正式开始

引入

假设现在我们希望为一件商品创建一张标签，标签含有如下内容：

商品名

条形码

价格

黑色边框

显然，我们需要告诉打印机以下一些对应信息：

商品名的内容、价格是多少、各自在标签上的位置，以及字体大小

条形码的内容、编码规则，以及在标签上的位置

黑色边框的形状、大小、粗细，以及在标签上的位置

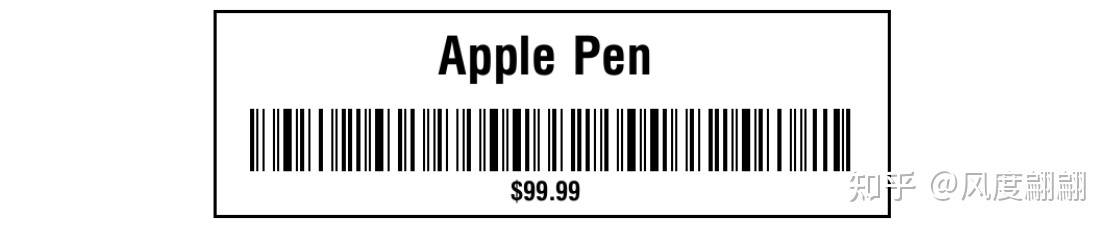

使用ZPL实现这一切非常简单。先放一个例子

以及它对应的代码

^XA
^LH0,0
^FO240,50^A0,50^FDApple Pen^FS
^FO60,120^BCN,60,N,,,^FDpen pineapple apple pen^FS
^FO310,190^A0,25^FD$99.99^FS
^FO25,25^GB650,200,3^FS
^XZ

下面我们一步步来分析一下这段代码。

基本编码规则

首先给出一些ZPL最基本的编码规则

ZPL是基于指令的。代码有且仅有两个组成部分：指令和指令参数。

ZPL使用^与~作为指令指示符，所有的指令都以他们为开头，并在后面紧跟指令内容，如^A。 指令长度为1-2个字母，不区分大小写（从习惯上来讲，指令通常采用大写字母来表示）。

每个指令后面跟着指令参数。参数可以是一个也可以是多个，互相之间用逗号（,）隔开。

一般情况下，空格和换行在ZPL代码中会被忽略，但有一些例外（如^FD指令）。

ZPL使用坐标系对标签内容进行定位，空间坐标原点在标签左上角，x轴指向右，y轴指向下。

此外，在一张标签中，ZPL代码总是以^XA开始，以^XZ结尾，形式大概就是^XA+标签内容+^XZ。ZPL允许在一段代码中描述多张标签，识别规则也很简单，一堆代码里面有几段^XA+标签内容+^XZ，就是有几张标签。

在上面的例子中，第一行和第七行就分别对应了标签的起始符和终止符。

1、标签设置

ZPL语言在^XA起始符之后和标签正文开始之前，经常会有一些对标签和打印机参数进行配置的语句，作为标签解析的准备部分。就好比开油锅之前先把葱姜蒜给备齐了。当然，这部分并不是必须的，但在正式的标签上还是经常存在。

这里举几个简单的例子，比如上面例子中的第二行使用的^LH（Label Home）指令就是用来设置标签坐标系原点的。上面我们提到ZPL使用坐标对标签内容进行定位，而默认的坐标原点就在标签左上角（0,0）的位置。如果你不想使用默认值，而想自己设置坐标原点，就可以使用^LH指令。而在ZPL header部分设置完新的坐标原点之后，接下来所有的指令就会在新定义的远点下执行了。显然，直观来看，原点偏移后，标签上的所有内容也会跟着移动。

比较常见的还有^LL（Label Length）指令定义标签长度，^PW（Print Width）指令定义打印宽度，^PO（Print Orientation）定义标签方向，^CI（Change International Encoding）指令定义全文解码规则等等。

^LH（Label Home）//坐标系原点

^LL（Label Length）//定义标签长度

^PW（Print Width）//定义打印宽度

^PO（Print Orientation）//定义标签方向

^CI（Change International Encoding）//定义全文解码规则

2、标签坐标系统

ZPL使用坐标系对标签内容进行定位，空间坐标原点在标签左上角，x轴指向右，y轴指向下（有点类似二维数组）。使用坐标就可以轻松定位标签上每一个字符串的具体位置，因此ZPL中的很多指令都是使用坐标作为指令参数的。

坐标的单位是点（dot），通常默认对应每台打印机的最小分辨率（打印机能打出来的最小的点）。比如，最长见的打印机分辨率是8dpmm（dots per millimeter），那它对应的每个坐标单位就是1mm/8=0.125mm。通常打印机常见的分辨率还有150dpi（dots per inch），300dpi等。

需要特别注意的是，ZPL的坐标系是以点作为单位的，而不同打印机的分辨率可能不同，因此同一段ZPL代码在不同分辨率的打印机上打出来的的结果是不一样的。比如打印一条100个点长的线段，在一台分辨率是10dpmm的打印机上打出来的线段长度为10mm，而在一台分辨率是5dpmm的打印机上打出来的长度则是20mm。虽然ZPL也有^MU等指令可以对单位坐标对应长度进行缩放，但Zebra官方并不推荐这样做，通常编码的时候也不会这样做。其实这也不难理解，因为人家最小分辨率摆在那儿了，你让它打1.5个点，人家也打不出来啊！

结合我们上面的例子来看一看，上面代码的3-6行，每行都是以^FO指令开头的。简单来说，^FO（Field Origin）指令定位了一个输入区域，你可以在标签上你定义的输入区域里面输你想输的东西。^FO指令后面需要跟三个个参数，分别是x坐标，y坐标，以及z对齐方式，指令输入格式为^FO x, y, z。对齐方式一般默认就可以了。而xy坐标则定义了当前输入区域的左上角在全局中的坐标。换句话说，定义了FO的坐标之后，后面你想输入的东西就会以该点为基准向右或向下延申（取决于你字是横着还是竖着），输入的东西越多，延申的也就越多。比如说第三行的代码，^FO60,120 就是在（60,120）这个点的基础上向右下延申的。

与^FO指令功能相类似的还有^FT指令。但与^FO指令总是处于输入框左上角不同的是，^FT指令所定义的点在输入框中的相对位置是根据文本方向而变化的。具体来说，^FT指令所定义的点总是位于文本正方向的左下方，或者说，^FT指令指令定义了文本内容的起始点。

来看一个简单的例子就能明白。先来看^FO指令：

^XA
^FX FO command defines left up corner of the text box.
^FO500,500^A0N,80,80^FDAppel Pen^FS
^FO500,500^A0B,80,80^FDAppel Pen^FS
^XZ

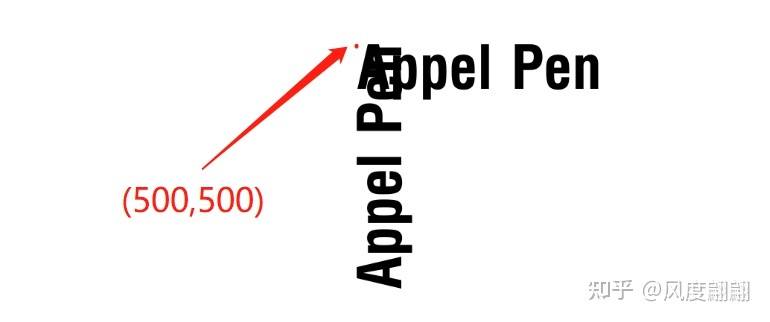

对应的输出结果为：

可以看到，无论文字方向是横的还是竖的，^FO指令永远定义了文本框的左上角。

再来看看FT指令：

^XA
^FX FT command defines the starting point of the text.
^FT500,500^A0N,80,80^FDAppel Pen^FS
^FT500,500^A0R,80,80^FDAppel Pen^FS
^FT500,500^A0I, 80,80^FDAppel Pen^FS
^FT500,500^A0B,80,80^FDAppel Pen^FS
^XZ

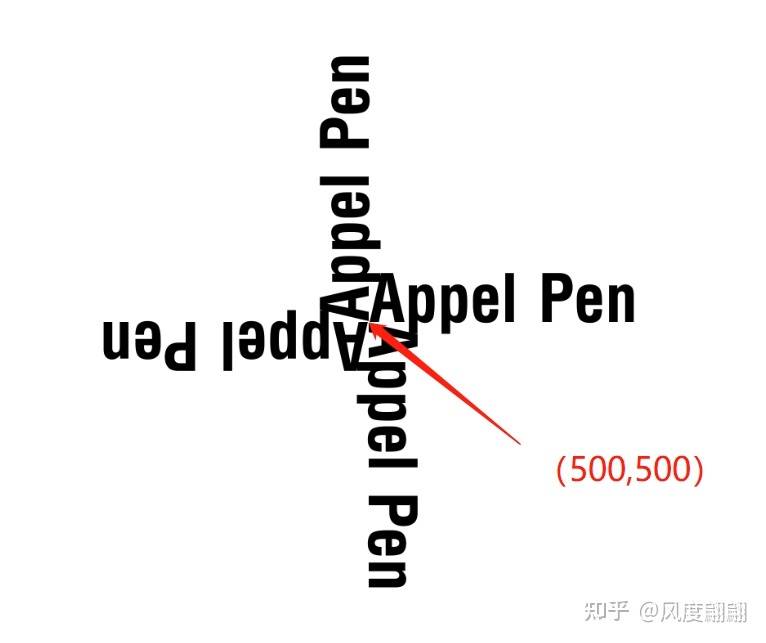

对应的输出结果为：

可以看到，^FT指令定义了文本内容的起始点，其在文本框中的相对位置和文本方向是有关的。如果文本是从左往右的，那么起始点就在文本框左下方。而如果文本是从下往上的，那么起始点就在文本框右下方。

事实上，由于打印机尺寸的限制，我们平时设计标签时大多数时候都是竖着设计的--标签的窄边在下，打印的时候窄边先出来，沿着长边慢慢向后打印。因此，很多情况下标签上的文字方向都是从下到上（或者从上到下）的。这个时候使用^FO指令就显得不是那么方便了。而^FT指令就很好的解决了这个问题。

^FO（Field Origin）//定位了一个输入区域，设置文本标签的位置。  ^FO指令后面需要跟三个个参数，分别是x坐标，y坐标，以及z对齐方式，指令输入格式为^FO x, y, z

^FT //指令定义了文本内容的起始点。

3、文字输入

定义完了文本在标签中的位置后，在输入文本之前，你还需要告诉系统你输入文本的字体以及大小。这是通过指令^A来完成的。其指令格式为^Afo,h,w，其中f定义字体，o定义文字方向，h和w定义文本的高度和宽度。

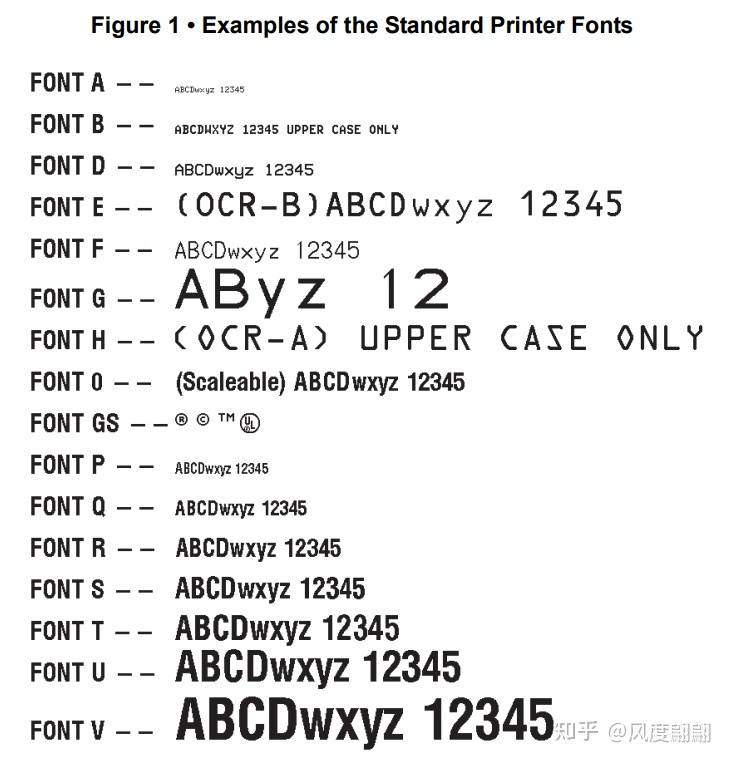

关于字体，ZPL语言给出了16种标准字体模板：

当然，用户也可以自行上传字体，这里就不详细展开了。

关于文字方向，o接受4种参数输入：

N = 从左往右

R = 从下往上

I = 从右往左（颠倒）

B = 从上往下

关于高宽，是字体本身的高度和宽度，单位也是点，不填的话就是默认值。填的值不能小于默认字体大小，否则没用。其中字体大小比较自由的是0字体，可以自由缩放，且如果只填高度，宽度会根据高度值自动进行匹配。

定义完文字宽度，接下来就可以输入文字了。一般文本字符串输入，可以使用^FD指令来完成。^FD（Field Data）指令只有一个输入参数，那就是你想输入的字符串。这样配合^FO和^A指令，就可以完成一次在标签上的输出了。

最后，还需要一个^FS指令来告诉系统，对当前输入区域的操作已经完成，可以关闭该区域了。^FS（Field Seperator）指令没有指令参数。

指令：^A

格式：^Afo,h,w     //其中f定义字体，o定义文字方向，h和w定义文本的高度和宽度

解释：

文字方向，o接受4种参数输入：

N = 从左往右

R = 从下往上

I = 从右往左（颠倒）

B = 从上往下

4、绘制条形码/二维码

条形码其实是另一种信息输出的方式--只不过我们看不懂。因此，对于绘制条形码的指令和输出文本类似：在标签上规定输入域->规定输入字体和大小（输入信息编码规则）-> 规定输入信息 ->结束输入。

因此，第四行代码的开头和结尾指令和第三行一样，先使用^FO规定输入域起始点坐标，最后用^FS关闭输入域。

再来看看中间部分。中间部分规定了输入信息的编码规则。^BC对应了条形码Code 128，其指令格式为^BC o,h,f,g,e,m, 来看看含义：

o - 方向。可选值为NRIB，和上面一样。

h - 条形码高度，单位为点

f - 是否打印条形码内容，可选值Y或者N，默认是Y，即会把条形码中的内容显示在条形码下方

g - 条形码内容打印位置，可选值为Y或N，默认是N。等等...只能把条形码内容打印在条形码下方吗，想打印在条形码上面怎么办？这里改成Y就可以了！

e, m - 不了解，不关心。

设定完了条形码格式，接下来就可以告诉系统条形码码里要存点啥了。这里的文本信息输入也可以采用^FD指令来完成，上面说过，这里就不赘述了。

标签上除了条形码外，非常常见的还有二维码。它对应的操作指令为^BQ，其指令格式为^BQ a,b,c,有三个参数，分别来看看：

a - 方向。可选值为NRIB，和上面一样。但其实二维码本身自带定位符，所以它的朝向无关痛痒，横的竖的斜的都能扫。

b - model。可选值为1和2，和QR码的标准有关，2会比1更好识别一点。默认是2，一般保留默认值就可以。

c - 放大系数。可选1-10，数字越大二维码就越大。

不过比一维码复杂的是，二维码编码的时候需要^FD指令额外的给出一些信息：

^FD

<Error Collection Level><Input Mode>,

<QR Code Content>

^FS

可以看到，在^FD中我们需要给出两位额外的指令符，其中

Error Collection Level - 纠错能力。ECC标准中规定了4档二维码纠错能力，分别为L(7%), M(15%), Q(25%) 和H(30%)，纠错百分比越高，纠错能力越强。二维码纠错一般采用里德-所罗门码（RS码），基本原理简单来说就是把需要编码的信息进行分段，并向每段中添加冗余信息后再进行保存。

Input Mode - 输入模式。支持参数A或M，对应自动（默认）或者手动。如果选择M，则还需要再额外加一位控制输入，告诉系统需要编码的是什么东西。这通常用于需要中文输入的情况。

也来看一个简单的例子：

^XA

^FO500,500^BQN,2,10^FDQA,Pen Pineappel Apple Pen^FS

^FO570,830^A0N,40,40^FDApple Pen^FS

^XZ

对应输出：

绘制图形

再来看看怎么绘制图形。绘制图形其实就更简单啦，因为都不需要文本输入了--告诉系统在哪里画，画个啥就好了。

在上面的例子中，我们想要话画个框框把所有信息都框起来。这里用到的是^GB（Graphic Box）指令，其指令格式为^GB w,h,t,c,r，来看一看：

w,h - 矩形的宽和高，单位是点

t - 线宽，单位还是点

c - 颜色，可选值W和B，White or Black。ZPL一个很大的优势就是它支持黑底标签的编写，所以会有画白线的选项。这里容我吐槽一句，公司最近在做特斯拉的标签，就是因为特斯拉标签是黑底的所以才会转投ZPL，马斯克我谢谢你。

r - 圆角度数，可选值0-8，默认是0，也就是标准矩形。

也不需要什么别的指令，开头^FO规定输入域起始点坐标，中间^GB画图，最后用^FS关闭输入域就好了，是不是很easy。

需要特别说明的是，^GB指令也可以用来画线段，只要将宽或者高设置成1就可以了。比如^GB250,1,3,B,0就画了一条长250个点，宽3个点的线段。

此外，常见的画图指令还有^GC圆，^GD斜线等。

6、其他指令

上面的内容当然只是冰山一角啦，入个门勉强算是可以吧，至少应该可以看懂一些ZPL文档了。其实个人感觉ZPL不难，稍微有点信息学基础，简单入个门，剩下的就可以通过自学掌握（欢迎打脸）。

Naja~ 好在Zebra公司对于ZPL语言也有非常详细的说明文档，如果还有别的需要，戳链接：

https://support.zebra.com/cpws/docs/zpl/13979l-010_ra.pdf

最后，再附上一个ZPL代码可视化的网站，非常适合练习：

Labelary Online ZPL Viewer

当然，市面上也有很多标签设计的辅助软件，不过那就不是本文讨论范围啦。

以上。

@知乎@风度翩翩
